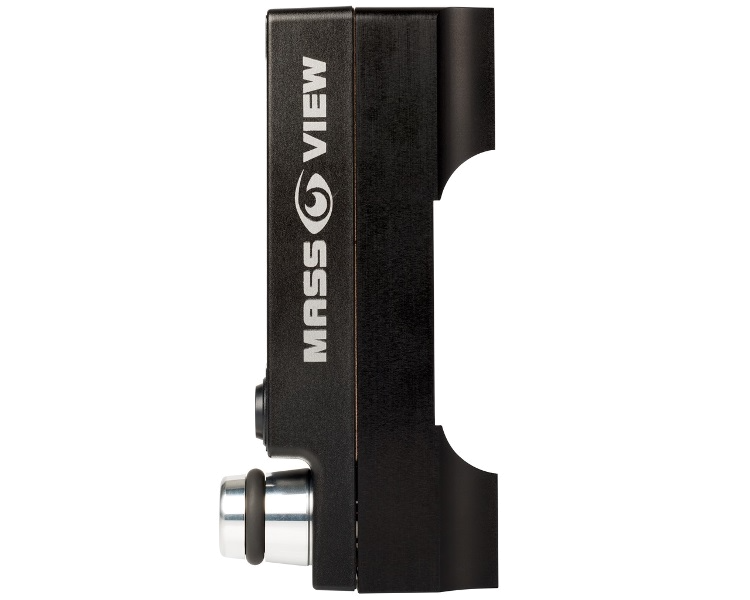

MV-306 Massendurchflussregler
Massendurchflussregler für Gase mit integrierter Anzeige
- Direkte thermische Massendurchflussmessung
- Hohe Genauigkeit
- 10 vorinstallierte Gase
- Helles, grafisches OLED-Display
- Digitaler oder analoger Ausgang; Alarm- und Zählfunktionen
- Hochpräzises Nadelventil
Mehrere Gase
Valve
Vorinstallierte Bereich
| Bereich | Flowbereich (relative Luft) |
|---|---|
| Bereich 1 | 2 ln/min .. 200 ln/min (SLM) |
| Bereich 2 | 1 ln/min .. 100 ln/min (SLM) |
| Bereich 3 | 0.5 ln/min .. 50 ln/min (SLM) |
| Bereich 4 | 0.4 ln/min .. 20 ln/min (SLM) |
Vorinstallierte Gase
| Gase | Flowbereich |
|---|---|
| Air, N2, O2, CO2, CO and N2O | 0.4 .. 200 ln/min (SLM) |
| Ar | 0.8 .. 400 ln/min (SLM) |
| CH4, C3H8 and C4H10 | 0.2 .. 100 ln/min (SLM) |
Eigenschaften von MV-306 Massendurchflussregler
- Klare Anzeige von:
- tatsächlicher Durchflussrate (Balkendiagramm und Wert)
- gewünschten Flusseinheiten
- Gasart
- totalisierter Durchfluss - Helles, weitwinkliges OLED-Display
- Frei von Parallaxenfehler
- Hochpräzises Nadelventil
- Nahezu unabhängig von Temperatur- und
Druckschwankungen - Niedriger Druckabfall
- Weite Durchflussbereiche
- Schnelle Reaktion
- Hohe Genauigkeit
- Elektronischer Ausgang:
- Analog (0 … 5 Vdc)
- RS-232-Schnittstelle (mit FLOWBUS)
- Modbus-RTU/ASCII-Schnittstelle - Konfigurierbarer Passwortschutz
- Alarm- und Zählfunktionen
- Relais
- Multi Gas / Multi Range
- 10 vorinstallierte Gase
- Digital kalibriert
- Kostenlose Software-Tools
Lieferumfang
- MASS-VIEW Massendurchflussregler
- Verpackungskarton
- 9.17.054 Kurzanleitung
- (optional) Anschlüsse
- (optional) Stromversorgung
- (optional) Akkupack
Bitte beachten Sie:
Unsere Massendurchflussmesser werden ohne Anschlüsse und ohne Stromversorgung verkauft, bitte verwenden Sie die Registerkarte 'Zubehör', um zusätzliches Zubehör zu bestellen. Für Ihre Bequemlichkeit haben wir auch unsere Durchflussbereiche in anderen Flusseinheiten.
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
0.4 .. 200 ln/min (SLM)
Massenstromeinheiten ln/min und SLM beziehen sich auf normale Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Massenstromeinheiten ln/min und SLM beziehen sich auf normale Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Genauigkeit
± 2% RD für Fluss > 50% der maximalen Kapazität
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
Reproduzierbarkeit
< 0.2% FS typisch
Turndown-Bereich
bis zu 1:500
Betriebsdruck
0 … 10 bar(g) / 0 … 150 psi(g)
Druckkoeffizient
0.2% / bar typisch bei Luft
Vorinstallierte Gase
Air, N2, O2, CO2, CO, N2O, Ar, CH4, C3H8 and C4H10
Standardkalibrierungsgas
Luft, andere Gase werden mit unserem Fluidat®-Umwandlungsmodell umgerechnet, was zusätzliche Ungenauigkeiten einführen kann
Bereich
bis zu 1:100
Reaktionszeit (Sensor)
(t63%) 2 Sekunden
Betriebstemperatur
0 … 50 °C (32 … 122°F)
Temperatur-Empfindlichkeit
Null: <0,1%FS/°C, Spanne: <0,2%RD/°C
Leckagedichtheit, nach außen
tested < 2 x 10-9 mbar l/s He
Lageempfindlichkeit
< 0,1 % FS
Mechanische Teile
Material- Medienberührte Teile
Messgerät: Aluminium, Viton® (FPM)
Nadelventil: SS316, Viton, PTFE
Nadelventil: SS316, Viton, PTFE
Prozessanschlüsse
G 1/4" BSPP female
(compression fittings optional)
(compression fittings optional)
Dichtungsmaterial
Viton®, PTFE
Gewicht
0.7
kg
Schutz gegen Eindringen
IP40
Elektrische Eigenschaften
Versorgungsspannung
+15 … 24 Vdc (+/- 10%)
Stromverbrauch
approx. 135 mA
Ausgang
0 .. 5 Vdc
EMC
EU-Erklärung
Digitale Kommunikation
RS232 / RS485 (Modbus-RTU/ASCII)
Min. und max. Relaiskontakte
Schaltstrom 0.5 A, 24 Vdc
eine Seite geerdet (0 Vdc Strom)
eine Seite geerdet (0 Vdc Strom)
Elektrischer Anschluss
8-polige RJ-45-Modularbuchse
Product details
Downloads
Brochure & Certificate
Dimensional drawing
Pressure drop
Stepfile
Anwendungen
Die Anwendungsbereiche für MASS-VIEW® Massendurchflussmesser sind vielfältig:
|
