Dieses Kabel kann verwendet werden, um ein MASS-VIEW®-Instrument am standard Bronkhorst High-Tech RS-485-Bus für die Verwendung mit Modbus anzuschließen.

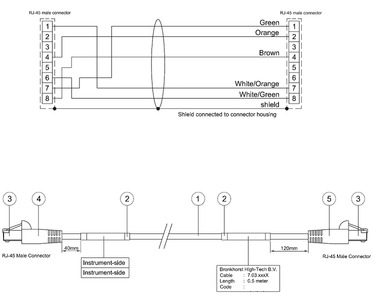

Das Kabel ist für die Stromversorgung und RS-485 (A und B) verdrahtet. Schließen Sie die schwarze Seite an das Instrument und die rote Seite an den Bus an.
![RS-485-Kabel für MASS-VIEW [7.03.467]](https://www.massflow-online.com/getattachment/f35d3f41-bf07-4e53-8fb2-f1011a62c2f3/rj45_2_LRG.jpg?width=1024&hash=%2bAL0KRC3C78%2foUrsCP57lGOIkHRHRPY53ykHN6G57og%3d)
![RS-485-Kabel für MASS-VIEW [7.03.467]](https://www.massflow-online.com/getattachment/f35d3f41-bf07-4e53-8fb2-f1011a62c2f3/rj45_2_LRG.jpg?maxsidesize=90&hash=NqQb6bpL0ayLPvVJaRjgWGPkH92mr7VPqyPbENoB0JU%3d)
Eigenschaften von RS-485-Kabel für MASS-VIEW [7.03.467]
Dieses Kabel kann verwendet werden, um ein MASS-VIEW®-Instrument am standard Bronkhorst High-Tech RS-485-Bus für die Verwendung mit Modbus anzuschließen.
Das Kabel ist für die Stromversorgung und RS-485 (A und B) verdrahtet. Schließen Sie die schwarze Seite an das Instrument und die rote Seite an den Bus an.
Die Länge des Kabels beträgt 0,5 Meter.
Der schwarze Anschluss ist die Instrumentenseite, der rote Anschluss ist die standard Bronkhorst High-Tech RS-485-Busseite.
Bei Verwendung dieses Kabels können der analoge Ausgang und die Relaisausgänge nicht verwendet werden. Wenn Sie diese Ausgänge gleichzeitig verwenden möchten, sollten Sie das Kabel mit losem Ende (7.03.427) kaufen.

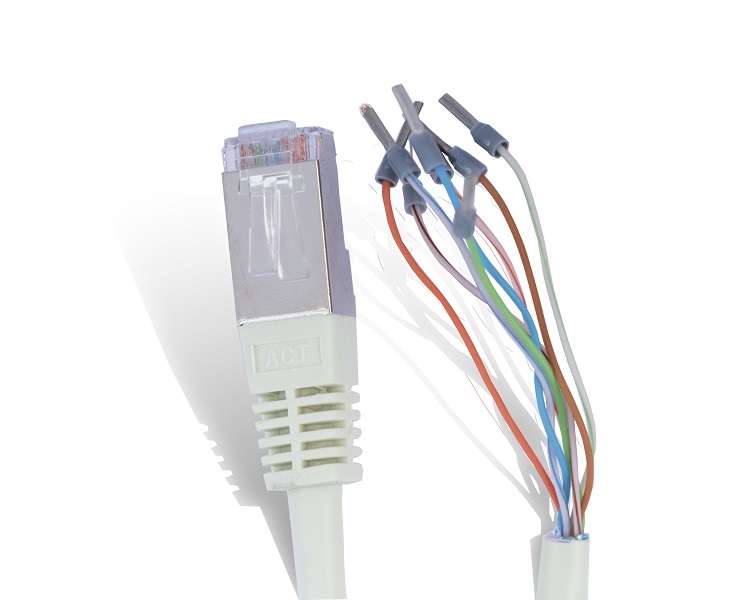

![INTERCONNECTING CABLE RJ-45 MALE LOOSE END, 3 METER / 10 FT [7.03.427]](/getmedia/295bfa80-aab0-4698-9e05-6c4f2515e1f7/INTERCONNECTING-CABLE-RJ-45-7-03-427.jpg "Interconnecting Cable RJ-45 male loose end, 3 meter / 10 ft")
