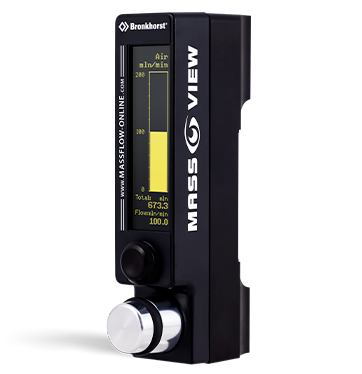

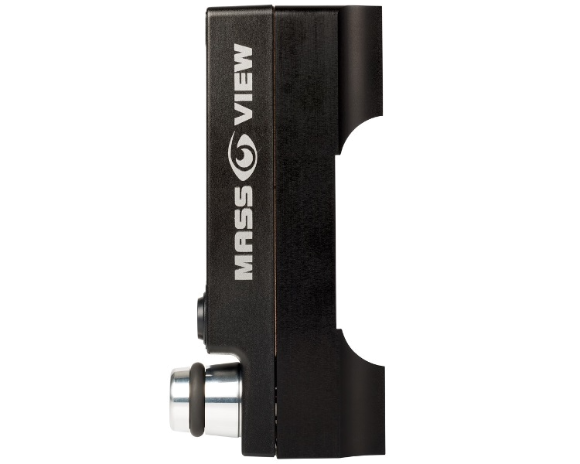

MV-392-H2 Régulateur MASS-VIEW avec afficheur
Régulateur de débit massique pour les gaz, avec afficheur intégré
- Mesure directe 'through-flow' ou mesure en ligne
- Grande précision
- Réel calibré sur Hydrogène H2
- Afficheur OLED lumineux avec un grand angle de vue
- Sortie analogique ou numérique, fonctions alarme et compteur
- Vanne à aiguille haute résolution
Multi Gaz
Valve
Gammes pré-installéés
| Gammes | Gammes de débit (basées sur l'air) |
|---|---|
| Gamme 1 | 50 mln/min .. 1000 mln/min (SLM) |
| Gamme 2 | 50 mln/min .. 500 mln/min (SLM) |
| Gamme 3 | 50 mln/min .. 250 mln/min (SLM) |
| Gamme 4 | 50 mln/min .. 100 mln/min (SLM) |
Gaz pré-installés
| Gaz pré-installés | Gamme min .. Gamme max |
|---|---|
| H2 Hydrogen | 50 .. 1000 mln/min (SLM) |
Caractéristiques du MV-392-H2 Régulateur MASS-VIEW avec afficheur
- Indication claire:
- de débit réel (bargraphe et valeur)
- unité de débit souhaité
- type of gaz
- totalisation du débit - Afficheur OLED lumineux avec un grand angle de vue
- Sans erreur de parallaxe
- Virtuellement indépendant de la température
et des variations de pression - Faible perte de charge
- Gammes de débit étendues
- Réponse rapide
- Grande précision
- Sortie:
- Analogique (0 .. 5 Vdc)
- Interface RS-232 (avec FLOWBUS)
- interface Modbus-RTU/ASCII - Protection par un mot de passe
- Fonctions alarme et compteur
- Relais
- Multi Gaz / Multi gamme
- 1 gaz pré-installés
- Etalonnage numérisé
- Logiciel outils gratuit
Livraison
- Débitmètre MASS-VIEW
- Boîte d’emballage
- Manuel d’instruction 9.17.054
- Les raccords (en option)
- L’alimentation (en option)
- Pack batterie (en option)
Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.
Spécifications techniques
Mesure / Régulation
Gamme de débit
50 mln/min .. 2000 mln/min (sccm)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% pleine échelle
Rangeabilité
Jusqu'à 1:40
Pression de service
0 … 10 bar(g) / 0 … 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz d'étalonnage de référence
Hydrogen H2
Rangeabilité
Jusqu'à 1:20
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 … 50 °C (32 … 122°F)
Sensibilité à la température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
tested < 2 x 10-9 mbar l/s He
sensibilité à la position de montage
< 0,1 % FS
Parties mécaniques
Matériau des pièces en contact avec le fluide
Débitmètre: aluminium, Viton® (FPM)
Vanne à aiguille: Fluorisint®, Laiton, Buna N
Vanne à aiguille: Fluorisint®, Laiton, Buna N
Raccordement mécanique
G 1/4” BSPP femelle
Matériau d'étanchéité
Viton®, PTFE
Poids
0.7
kg
Indice de protection
IP40
Propriétés électriques
Alimentation Electrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA
Sortie
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches
Product details
Téléchargements
Applications
Les champs d'application du débitmètre MASS-VIEW® sont multiples:
|
