NV-200-SR Vanne à Résolution Standard

Vanne à Haute Résolution ( Kv 4.5E-2 , Cv 5.3E-2 )

Les prix en ligne commencent à partir de :

$162,75

Adapter set

Stock complet

L'expédition se fera dans les 2 jours

Model	Kv	Cv
NV-200-SR	4.5E-2	5.3E-2

Capacité
Basée sur l'Air	20 l_n/min, 20 SLM
Basée sur l'Eau	750 ml/min, 11 GPH
[ Typique p1=1 bar(g), 14.5 psi(g) p2=0 bar(g), 0 psi(g) ]

Caractéristiques du NV-200-SR Vanne à Résolution Standard

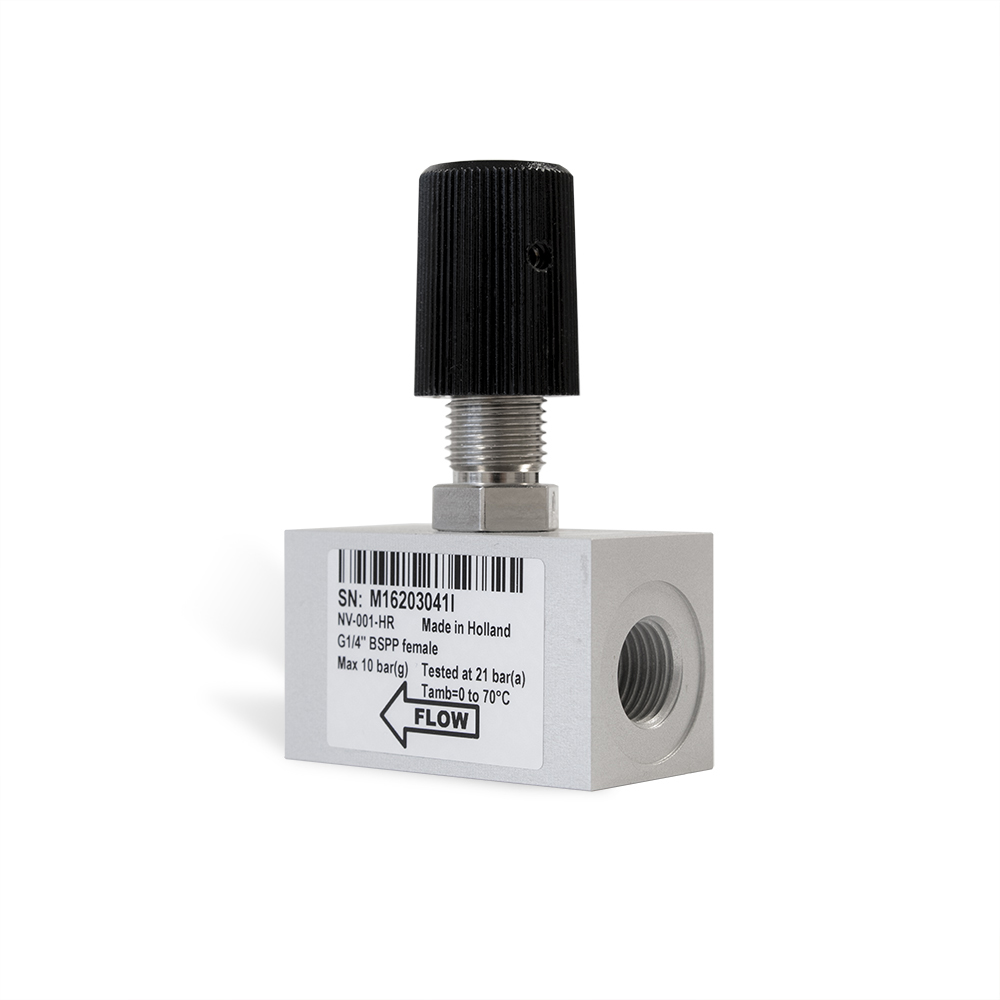

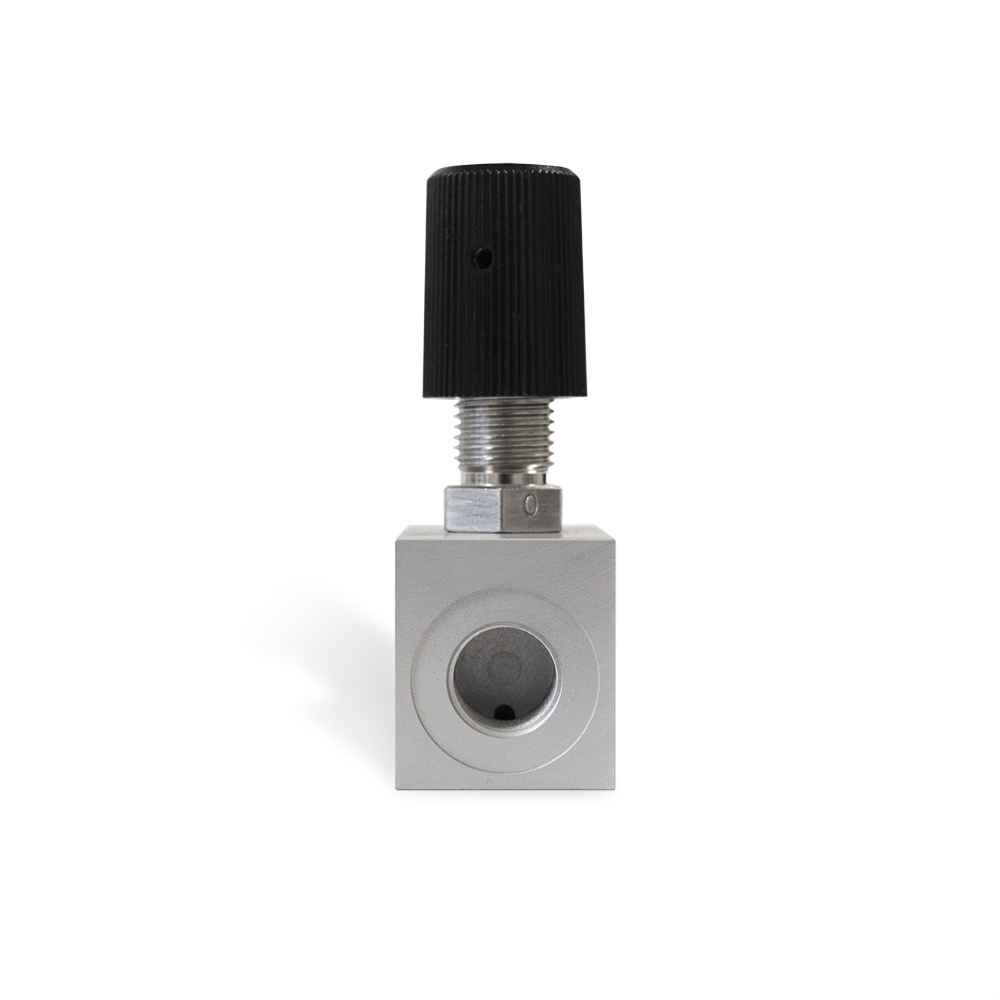

Vanne à aiguille compact en aluminium
Vanne sans fuite
Réglage précis du débit avec une vanne de résolution standard de 7 tours
Bouton de vanne inclus pour un réglage facile
Deux filetages femelles M4 sous le boîtier pour une fixation solide
Convient pour les gaz et les liquides

Livraison

Vanne à aiguille avec haute résolution
Boîte d’emballage
FLOW-ADJUST brochure
(optional) fittings

Note:
Nos vannes à aiguille sont vendus sans raccords, Il est possible de commander
'des accessoires supplémentaires ' dans l’onglet ‘produits complémentaires’.

Spécifications techniques

Mesure / Régulation

Gamme de débit

Basée sur l'Air 20 ln/min, 20 SLM
Basée sur l'Eau 750 ml/min, 11 GPH

Pression nominale (PN)

0 .. 10 bar(g), 0 .. 150 psi(g)

Température

0 .. 70 °C, 32 .. 158 °F

Taux de fuite vers l'extérieur

Le taux de fuite de chaque nouvelle vanne est
soigneusement vérifiée au test à bulle .

Parties mécaniques

Matériau des pièces en contact avec le fluide

Corps avec obstacle: aluminium
Aiguille : SS316
Support Pointeau: Laiton
Joint torique : Buna-N
Orifice : Laiton avec revêtement Fluorosint
dégraissé pour une utilisation sur l’oxygène (O2)

Raccordement mécanique

G 1/4" BSPP femelle

Résolution

7 tours

Fermeture

Dans le sens horaire
