MVM-002-QA Débitmètre Électromagnétique

Débitmètre Électromagnétique [0.1 .. 2 lpm, 4 .. 20 mA]


Les débitmètres de la série MAG-VIEW™ fonctionne sur le principe de l’induction magnétique. L’absence de pièces mobiles, son utilisation sans interférences et son insensibilité aux liquides chargés font de MAG-VIEW™ la solution idéale même pour l’intégration dans des machines compactes.
Eau et solutions aqueuses
Pulse & 4..20mA
MVM-002-QA Débitmètre Électromagnétique
MVM-002-QA Débitmètre Électromagnétique
MVM-002-QA Débitmètre Électromagnétique

MVM-002-QA Débitmètre Électromagnétique

Débitmètre Électromagnétique [0.1 .. 2 lpm, 4 .. 20 mA]


Les débitmètres de la série MAG-VIEW™ fonctionne sur le principe de l’induction magnétique. L’absence de pièces mobiles, son utilisation sans interférences et son insensibilité aux liquides chargés font de MAG-VIEW™ la solution idéale même pour l’intégration dans des machines compactes.
Les prix en ligne commencent à partir de :
$587,35
Stock épuisé
Il n'y a pas de stock disponible

Gammes de débit

ModèleMinMaxDébut de sortie de
MVM-002-QA0.1 l/min2 l/min~ 0.05 l/min

Livraison

  • Débitmètre magnétique
  • Certificat d'étalonnage
  • Manuel d’instruction
  • Câble d’instrument (en option)

Caractéristiques du MVM-002-QA Débitmètre Électromagnétique

  • Signal de mesure possible par:
    1. La sortie d’impulsions
    2. La sortie analogique 4..20 mA
    3. Le clignotement des diodes (verte)
  • Aucune usure mécanique
  • Aucune pièce mobile
  • Montage et utilisation facile
  • Position de montage libre
  • Section de passage direct
  • Aucune perte de charge supplémentaire
  • Réponse rapide (<100 ms)
  • Insensible aux liquides chargés
  • Solution qui ne génère pas d’interférences combine à une durée de vie longue
  • Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé
  • Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes

Spécifications techniques

Mesure / Régulation

Gamme de débit
0.1 … 2 l/min
Précision
±0,7 % de la lecture ±0,3 % de la gamme
(certificat d'étalonnage d'usine inclus ; conditions de test : eau 23°C)
Répétabilité
1 % FS
Débit max.
2.5 l/min
Température
Température ambiante : 5..60°C
Température de stockage : -15..60°C
Pression fonctionnement instrument
10 bar(a) (20 °C), 8 bar(a) (40 °C), 6 bar(a) (60 °C)
Diamètre nominal
DN 3
Indication débit / alarm
Diode verte: clignotement proportionnel au débit
Signal précis à partir de
~ 0.05 l/min
Fluide
Eau et solutions aqueuses
Conductivité minimum 20 μS/cm
(une conductivité inférieure peut affecter la précision)
Température du fluide
± -10 ...60 °C (hors gel)
Rangeabilité
1:20
Temps de réponse (capteur)
< 100 ms

Parties mécaniques

Matériau (parties en contact avec le fluide)
Boitier : ABS
Electrodes : Acier inoxydable 316L
Connexions : PVDF
Tube de mesure : PVDF
Connecteurs de mise à la terre: Acier inoxydable 316L
Raccords de process
G3/8'' BSP mâle
Joints
EPDM
Indice de protection
IP65

Propriétés électriques

Alimentation électrique
12 .. 24 Vdc ±10%
Consommation électrique max.
Typique 1,1 W, max. 3.6 W
Mesures de protection électrique
Protégé contre les courts-circuits et protégé contre l'inversion de polarité
Sortie analogique
4 … 20 mA
Sortie fréquence
Vitesse d’impulsion: 10000 impulsions/l
Résolution : 0.1 ml/impulsion
Forme du signal : Push-Pull
Forme du signal
Signal carré, duty cycle 50:50 (Push-Pull)
Signal courant
Max. 100 mA
Affectation broches
Broche 1: +U
Broche 2 : Sortie analogique
Broche 3 : GND
Broche 4 : Sortie de fréquence
Raccordement électrique
4-pin-plug M12x1

Product details

Electrical connection
Electrical connection
Dimensions MVM-xxx-QA
Dimensions MVM-xxx-QA

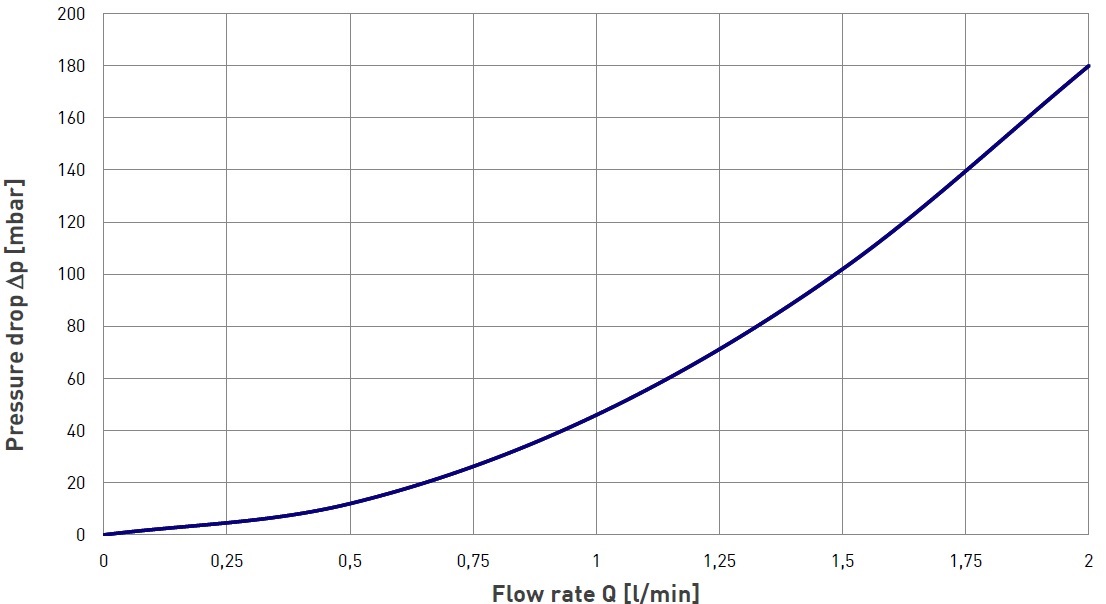

Pressure drop MVM-002-QA
Pressure drop MVM-002-QA


Applications

Les champs d'application du débitmètre MAG-VIEW sont multiples:

  • Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine,  à palettes...) ne le peuvent pas pour des raisons de contamination
  • Le capteur est prévu pour la mesure en continu des débit ou pour le dosage /  conditionnement  de liquides conducteurs avec un minimum de 20µS/cm
  • Distribution d'eau
  • Conditionnement de produits chimiques
  • Mesure de l'eau de refroidissement, mesure des eaux usées
  • Industrie du nettoyage : Dosage de détergents et autres additifs
  • Agriculture : dosage de l'eau, des engrais, des fongicides et des pesticides, mesure de l'eau et des compléments alimentaires liquides
  • Épuration des gaz d'échappement : Dosage d'AdBlue
