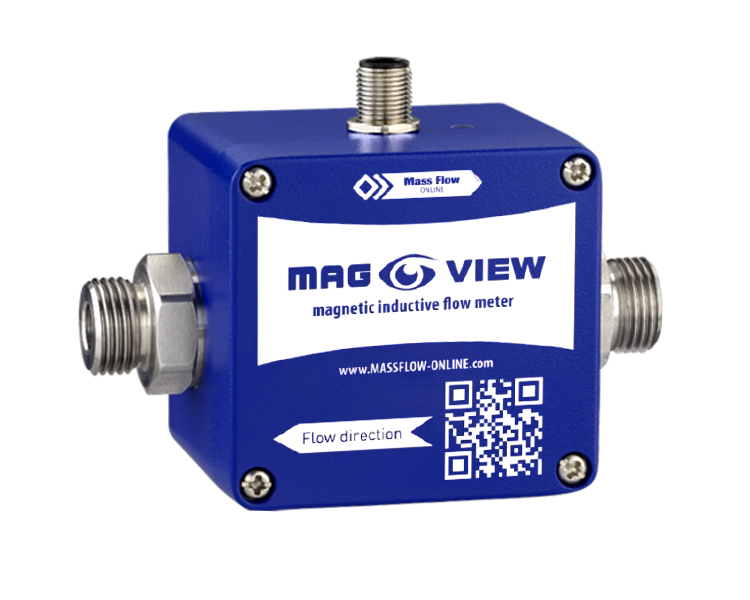

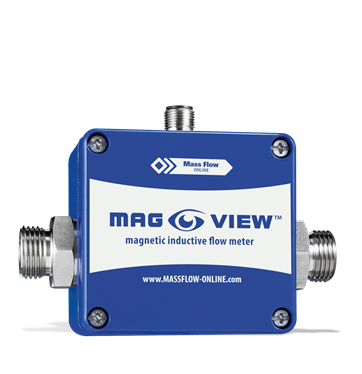

MVM-030-PA Débitmètre Électromagnétique

MVM-030-PA
Débitmètres électromagnétiques pour les faibles débits d'eau et de solutions aqueuses

  • Conception compacte, IP65
  • Absence de pièce en mouvement (aucune usure mécanique)
  • Fonctionnement sans interférence
  • Grande liberté de montage de la tuyauterie en entrée et sortie
  • Temps de réponse rapide
  • Diamètre libre de tuyauterie : faible ΔP, insensible à la pollution
  • Sortie analogique (4...20 mA)
Eau et solutions aqueuses
Pulse & Analog output
MVM-030-PA Débitmètre Électromagnétique
MVM-030-PA Débitmètre Électromagnétique
MVM-030-PA Débitmètre Électromagnétique
MVM-030-PA Débitmètre Électromagnétique
MVM-030-PA Débitmètre Électromagnétique

MVM-030-PA Débitmètre Électromagnétique

MVM-030-PA
Débitmètres électromagnétiques pour les faibles débits d'eau et de solutions aqueuses

  • Conception compacte, IP65
  • Absence de pièce en mouvement (aucune usure mécanique)
  • Fonctionnement sans interférence
  • Grande liberté de montage de la tuyauterie en entrée et sortie
  • Temps de réponse rapide
  • Diamètre libre de tuyauterie : faible ΔP, insensible à la pollution
  • Sortie analogique (4...20 mA)
Les prix en ligne commencent à partir de :
$691,21
Stock complet
L'expédition se fera dans les 2 jours

Taux de remise selon quantité

Montant
5+
10+
Remise :
10%
20%
Prix
€622,09
€552,97

Gamma de débit

ModèleMinMaxDébut de sortie de
MVM-030-PA0.1 l/min30 l/min~ 0.1 l/min

Livraison

  • Débitmètre magnétique
  • Certificat d'étalonnage
  • Manuel d’instruction
  • Câble d’instrument (en option)

Caractéristiques du MVM-030-PA Débitmètre Électromagnétique

  • Signal de mesure possible par:
    • La sortie d’impulsions
    • La sortie analogique 4..20 mA
    • Le clignotement des diodes (verte)
  • Aucune usure mécanique
  • Aucune pièce mobile
  • Montage et utilisation facile
  • Position de montage libre
  • Section de passage direct
  • Aucune perte de charge supplémentaire
  • Réponse rapide (<500 ms)
  • Insensible aux liquides chargés
  • Solution qui ne génère pas d’interférences combine à une durée de vie longue
  • Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé
  • Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes

Spécifications techniques

Mesure / Régulation

Gamme de débit
0.1.. 30 l/min
Précision
±0.7% RD, ±0.3% FS
Reproductibilité
1%
Pression
PN16
Diamètre nominal
DN 7
Indication débit / alarm
Diode verte: clignotement proportionnel au débit
Signal précis à partir de
~ 0.1 l/min
Fluide
Eau et solutions aqueuses
Conductivité minimum 50 μS/cm
(une conductivité inférieure peut affecter la précision)
Température du fluide
-20... 90 °C
Rangeabilité
1:60
Temps de réponse (capteur)
< 500 ms

Parties mécaniques

Matériau (parties en contact avec le fluide)
Boitier : Aluminium
Electrodes : Acier inoxydable 1.4571
Connexions : Acier inoxydable 1.4571
Tube de mesure : PEEK-GF30
Joint : EPDM
Raccords de process
G1/2'' BSP mâle
Indice de protection
IP65 et IP67 avec MFO.CB.25

Propriétés électriques

Alimentation électrique
12... 24 Vdc ±10%
Consommation électrique max.
max. 150 mA
Sortie analogique
4..20 mA, Le courant de signal correspond à un débit de 0… 30 l / min
Sortie fréquence
Vitesse d’impulsion: 1000 impulsions/l
Résolution : 1.0 ml/impulsion
Forme du signal : Push-Pull
Forme du signal
Signal carré, duty cycle 50:50, Push-Pull (symétrique)
Signal courant
100 mA max, courant limité
Affectation broches
Broche 1: +UB
Broche 2: Sortie analogique 4…20 mA
Broche 3: Terre
Broche 4: Sortie fréquence
Broche 5: Ne pas connecter
Raccordement électrique
Connecteur M12 5 broches

Product details

MVM-030-Px dimensions
MVM-030-Px dimensions
Pressure drop MVM-0x0-Px
Pressure drop MVM-0x0-Px

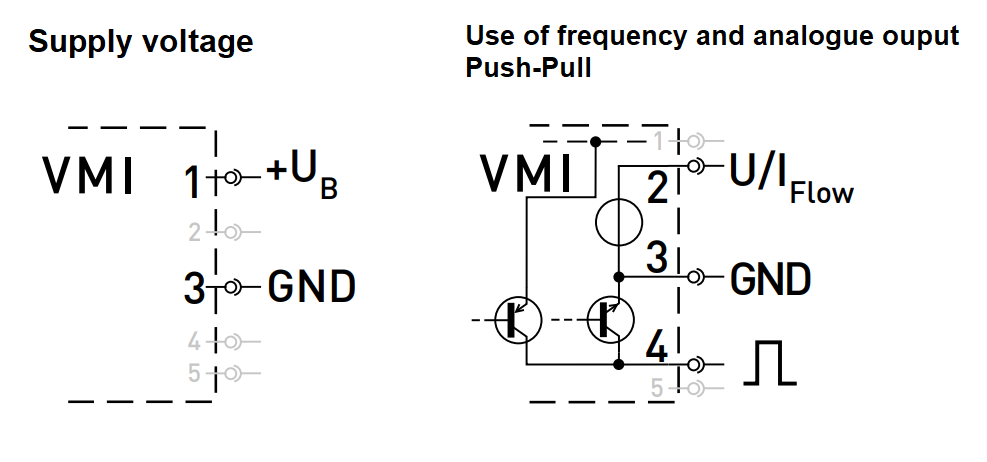

Electrical connection PA
Electrical connection PA


Applications

Les champs d'application du débitmètre MAG-VIEW sont multiples:

  • Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine,  à palettes...) ne le peuvent pas pour des raisons de contamination
  • Le capteur est prévu pour la mesure en continu des débit ou pour le dosage /  conditionnement  de liquides conducteurs avec un minimum de 50µS/cm
  • Distribution d'eau
  • Conditionnement de produits chimiques
