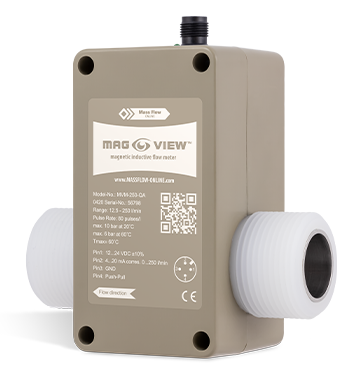

MVM-250-QA Magnetischer Durchflussmesser
Die MAG-VIEW™-Serie arbeitet nach dem magnetisch-induktiven Prinzip. Die vollständige Abwesenheit von beweglichen Teilen, ihr störungsfreier Betrieb und die Unempfindlichkeit gegenüber verunreinigten Flüssigkeiten machen diesen magnetischen Durchflussmesser zur perfekten Lösung auch für kompakte Maschinen mit beengten Platzverhältnissen.
Magnetischer Durchflussmesser [12,5 .. 250 l/min, 4 .. 20 mA]
Die MAG-VIEW™-Serie arbeitet nach dem magnetisch-induktiven Prinzip. Die vollständige Abwesenheit von beweglichen Teilen, ihr störungsfreier Betrieb und die Unempfindlichkeit gegenüber verunreinigten Flüssigkeiten machen diesen magnetischen Durchflussmesser zur perfekten Lösung auch für kompakte Maschinen mit beengten Platzverhältnissen.
.png?width=1024&hash=%2bAL0KRC3C78%2foUrsCP57lGOIkHRHRPY53ykHN6G57og%3d)
Wasserähnliche Flüssigkeiten
Frequenz und analog 4..20mA
.png?maxsidesize=90&hash=NqQb6bpL0ayLPvVJaRjgWGPkH92mr7VPqyPbENoB0JU%3d)
Durchflussbereiche
Dieser magnetische Durchflussmesser eignet sich zur Messung von Wasserströmen
und anderen leitfähigen Flüssigkeiten in einem Durchflussbereich von 12.5 .. 250 l/min.
| Modell | Min | Max | Signalbeginn |
|---|---|---|---|
| MVM-002-QA | 12,5 l/min | 250 l/min | ~ 5 l/min |
Lieferumfang
- Magnetischer Durchflussmesser
- Kalibrierungszertifikat
- Verpackungskasten
- MAG-VIEW Handbuch
- (optional) Instrumentenkabel
Eigenschaften von MVM-250-QA Magnetischer Durchflussmesser
- Macht Flüssigkeitsströme sichtbar durch
- Frequenzausgang
- Analog-Ausgang (4..20 mA)
- Blinkende LED (grün)
- Kein mechanischer Verschleiß
- Keine beweglichen Teile
- Einfache Montage und Bedienung
- Montage in jeder Position
- Freier Rohrquerschnitt
- Kein zusätzlicher Druckabfall
- Schnelle Reaktion (<100 ms)
- Unempfindlich gegenüber verunreinigten Flüssigkeiten
- Ideale Lösung für störungsfreien Betrieb kombiniert mit einem langen Lebenszyklus
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen nicht anwendbar sind
- Weite Unabhängigkeit vom Ein- und Auslassrohr schafft den Vorteil, dass sie in kompakten Maschinen mit beengten Platzverhältnissen installiert werden können
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
12.5 … 250 l/min
Genauigkeit
±0,7 % des Lesens ±0,3 % des Bereichs
(inkl. Werkskalibrierzertifikat; Testbedingungen: Wasser 23°C)
(inkl. Werkskalibrierzertifikat; Testbedingungen: Wasser 23°C)
Reproduzierbarkeit
1
%
FS
Max. Durchflussrate
300
l/min
Temperaturbereich
Umgebungstemperatur: -15..60°C
Lagertemperatur: -15..60°C
Lagertemperatur: -15..60°C
Betriebsdruck
10 bar(a) (20 °C), 8 bar(a) (40 °C), 6 bar(a) (60 °C), 5 bar(a) (80 °C)
Nennweite
DN 25
Durchfluss- / Alarmanzeige
Grüne LED: Durchflussproportionales Blinken
Signaloutput ab
~
5
l/min
Medium
Wasser und andere leitfähige Flüssigkeiten
(minimale Leitfähigkeit von 20 μS/cm)
(minimale Leitfähigkeit von 20 μS/cm)
Mediumtemperatur
± -15.. 80 °C (nicht einfrierend)
Bereich
1:20
Reaktionszeit (Sensor)
<
100 ms
Mechanische Teile
Material- Medienberührte Teile
Gehäuse: ABS
In Kontakt mit Flüssigkeit:
Elektroden und Masseanschlüsse: Edelstahl 1.4404
Prozessanschlüsse: PVDF
Messrohr: PVDF
O-Ringe: EPDM
In Kontakt mit Flüssigkeit:
Elektroden und Masseanschlüsse: Edelstahl 1.4404
Prozessanschlüsse: PVDF
Messrohr: PVDF
O-Ringe: EPDM
Prozessanschlüsse
G1¼'' BSP Außengewinde
Dichtungsmaterial
EPDM
Gewicht
1
kg
Schutz gegen Eindringen
IP65
Elektrische Eigenschaften
Versorgungsspannung
12 ..
24
Vdc
±10%
Stromverbrauch
Typisch 1,1 W, max. 3,6 W
Elektrische Schutzmaßnahmen
Kurzschlussfest, geschützt gegen Polwende
Analogausgang
4 … 20 mA
Frequenzausgang
Pulsrate / K-Faktor: 80 Impulse/L
Auflösung: 12,5 ml/Impuls
Signalform: Push-Pull
Auflösung: 12,5 ml/Impuls
Signalform: Push-Pull
Signalform
Rechteckiges Signal, Tastverhältnis 50:50 (Push-Pull)
Signalstrom
Max. 100 mA
Pin-Belegung
PIN 1: +12…24 VDC+10%
PIN 2: Analogausgang 4..20mA
PIN 3: -GND
PIN 4: Frequenzausgang (Push-Pull)
PIN 2: Analogausgang 4..20mA
PIN 3: -GND
PIN 4: Frequenzausgang (Push-Pull)
Elektrischer Anschluss
4-pin-plug M12x1
