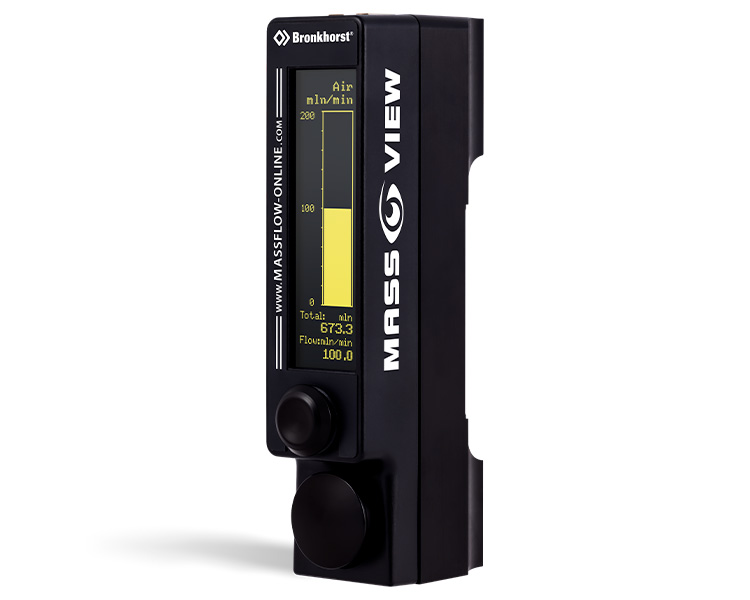

MV-101 Débitmètre avec afficheur

Débitmètre avec afficheur

  • Mesure directe du débit massique thermique
  • Grande précision
  • 4 gaz pré-installés
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sortie numérique ou analogique ; fonctions d'alarme et de compteur
Multi gaz
MV-101 Débitmètre avec afficheur
MV-101 Débitmètre avec afficheur
MV-101 Débitmètre avec afficheur
MV-101 Débitmètre avec afficheur

MV-101 Débitmètre avec afficheur

Débitmètre avec afficheur

  • Mesure directe du débit massique thermique
  • Grande précision
  • 4 gaz pré-installés
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sortie numérique ou analogique ; fonctions d'alarme et de compteur
Les prix en ligne commencent à partir de :
$784,68
Stock disponible limité
Commandez dès maintenant pour éviter d'attendre

Taux de remise selon quantité

Montant
6+
10+
20+
50+
Remise :
2,5%
5%
7,5%
10%
Prix
€765,06
€745,45
€725,83
€706,21

Gammes pré-installéés

Gammes
Gammes de débit (basées sur l'air)
Range 1
10 mln/min .. 200 mln/min (sccm)
Range 2
10 mln/min .. 100 mln/min (sccm)
Range 3
10 mln/min .. 50 mln/min (sccm)

Gaz pré-installés

Gaz pré-installésGamme min. .. Gamme max.
Air, N2, Oand CO
10 .. 200 mln/min (sccm)

Caractéristiques du MV-101 Débitmètre avec afficheur

  • Indication claire:
    - de débit réel (bargraphe et valeur)
    - unité de débit souhaité
    - type of gaz
    - totalisation du débit
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sans erreur de parallaxe
  • Virtuellement indépendant de la température
    et des variations de pression
  • Faible perte de charge
  • Gammes de débit étendues
  • Réponse rapide
  • Grande précision
  • Sortie:
    - Analogique (0 .. 5 Vdc)
    - Interface RS-232 (avec FLOWBUS)
    - interface Modbus-RTU/ASCII
  • Protection par un mot de passe
  • Fonctions alarme et compteur
  • Relais
  • Multi Gaz / Multi gamme
  • 4 gaz pré-installés
  • Etalonnage numérisé
  • Logiciel outils gratuit

Livraison

  • Débitmètre MASS-VIEW
  • Boîte d’emballage
  • Manuel d’instruction 9.17.054
  • Les raccords (en option)
  • L’alimentation (en option)
  • Pack batterie (en option)

Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.


Spécifications techniques

Mesure / Régulation

Gamme de débit
10 mln/min .. 200 mln/min (sccm)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% pleine échelle
Pression fonctionnement instrument
0 .. 10 bar(g) / 0 .. 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz enregistrés
Air, N2, O2 and CO
Gaz d'étalonnage de référence
Air, les autres gaz sont convertis en utilisant le modèle de conversion Fluidat® qui introduira un facteur d'erreur supplémentaire
Rangeabilité
Jusqu'à 1:20
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 .. 50°C (32 .. 122°F)
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
< 1 x 10-9 mbar l/s He
Sensible à la position de montage
< 0.1% PE

Parties mécaniques

Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton
Pression d'épreuve
21 bar (a) / 300 psi (a)
Raccords de process
G 1/4” BSPP femelle
Joints
Viton®, PTFE
Poids
0.7 kg
Indice de protection
IP-40

Propriétés électriques

Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA / 2W
Sortie analogique
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches

Product details

Hook-up diagram
Hook-up diagram
Dimensions MV-1XX and MV-3XX
Dimensions MV-1XX and MV-3XX

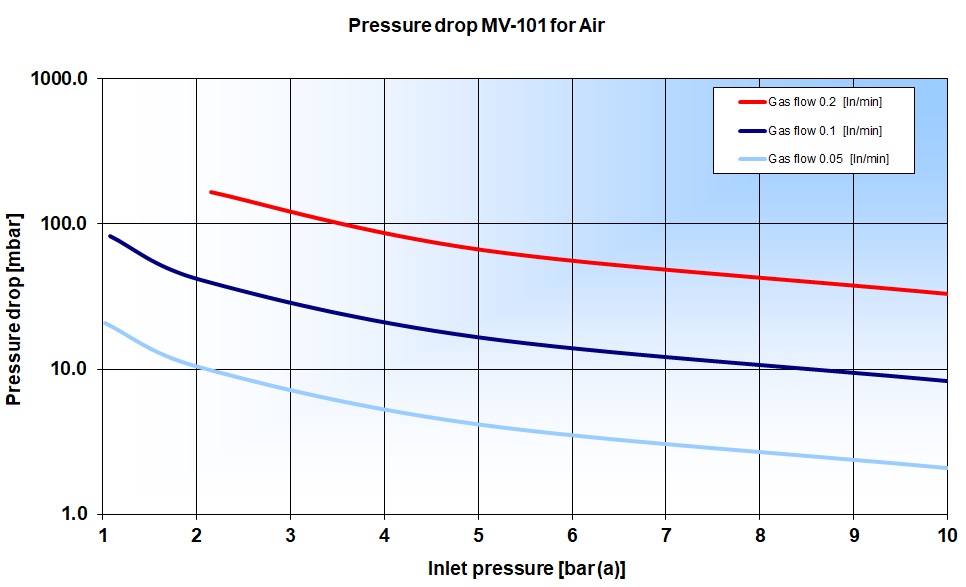

Pressure drop MV-101 for Air
Pressure drop MV-101 for Air


Applications

Les champs d'application du débitmètre MASS-VIEW® sont multiples:
  • Régulation de brûleurs (four de traitements thermiques)
  • Soudage (surveillance du gaz de protection)
  • Mesures de fuite (qualité, environnement)
  • Traitement de surface (équipement de construction)
  • Réglage d'atmosphères gazeux (biotechnologie)
  • Mesure de la consommation de gaz (hôpitaux)
  • Equipement de tests (production, maintenance)
  • Préparation locale d'un mélange de gaz
  • Suivi des débits (laboratoires)
  • Découpe (feuilles d'acier)
  • Facturation de centre de coût
  • Equipement d'analyse
  • Aération / aspergeant (produits alimentaires, glace / huiles comestibles)
  • Inertage (Agro-alimentaire)
  • Fermenteur (Agro-alimentaire, biotechnologie, pharmacie)
