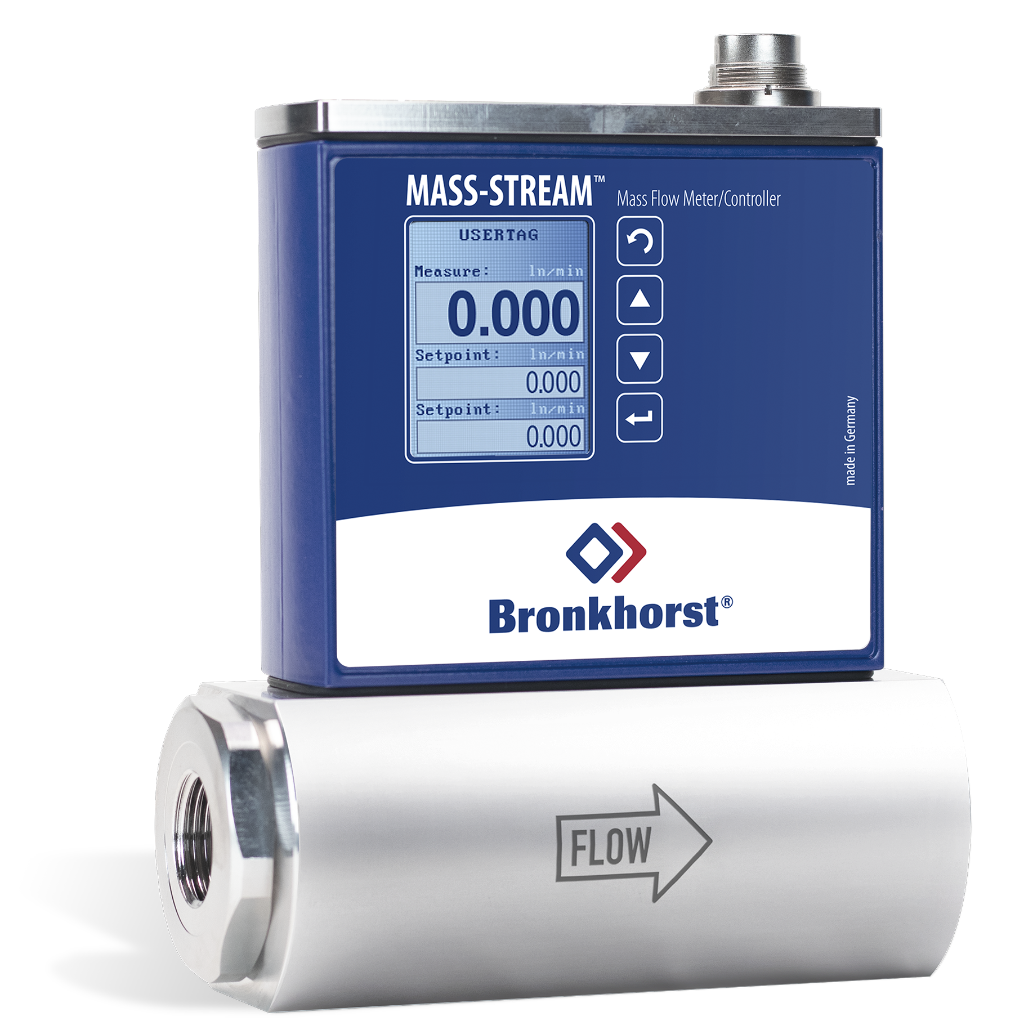

MS-109 MASS-STREAM 1000 ln/min
- Capteur CTA direct en ligne éprouvé (sans dérivation)
- Excellente répétabilité
- Conception compacte et robuste (IP65, étanche à la poussière et à l'eau)
- Très faible perte de pression
- Moins sensible à l'humidité ou à la saleté
- Avec affichage TFT multifonction intégré
MULTIPLES GAZ
MULTIPLES SORTIES
Gaz préinstallés
| Gaz | Plage maximale |
|---|---|
| Air, N2, O2 | 1000 ln/min (= 1000 SLM) |
| Ar | 1200 ln/min (= 1200 SLM) |
| CH4 | 600 ln/min (= 600 SLM) |
| CO2 | 1090 ln/min (= 1090 SLM) |
Avec le logiciel gratuit Bronkhorst FlowSuite 2 (EN), vous pouvez ajouter l'un des 34 gaz disponibles ou créer des mélanges sur l'instrument. De cette manière, vous disposez d'un instrument multifluides pour votre application.
L'instrument peut être facilement connecté à un PC en utilisant des câbles supplémentaires. Lisez ici comment connecter le MASS-STREAM au PC. (EN)
Caractéristiques du MS-109 MASS-STREAM 1000 ln/min
- Principe de mesure en ligne directe
- Utilisable pour pratiquement tous les types de gaz ou de mélanges de gaz
- Large gamme d'applications de mesure de débit massique
- Bons temps de réponse
- Inclut un certificat de calibration
- Sensibilité faible à la saleté et à l'humidité
- Conception compacte et robuste
- Mesure sans pièces mobiles
- Connectez l'instrument à un PLC (contrôleur logique programmable), PAC (automate programmable) ou DAQ (système d'acquisition de données) avec notre câble libre 7.03.191
- Écran TFT multifonction moderne
- Conforme à la norme IP65
- Boutons d'opérateur sur l'instrument
- Affichage multifonction personnalisable réglable : débit réel, totalisateur avec mémoire et réinitialisation, alarme, configuration et bien plus encore
Spécifications techniques
Mesure / Régulation
Gamme de débit
Jusqu'à 1000 ln/min d'air
Précision
± 1,0 % RD plus ± 0,5 % FS (aux conditions de calibration)
(incl. certificat de calibration d'usine sur l'air)
(incl. certificat de calibration d'usine sur l'air)
Répétabilité
< 0,2 % FS
Rangeabilité
1:50
Pression fonctionnement instrument
jusqu'à 10 bar (g)
Gaz enregistrés
Air, N2, O2, Ar, CH4, CO2 + FLUIDAT Onboard
Gaz d'étalonnage de référence
L'air et d'autres gaz sont convertis en utilisant notre modèle FLUIDAT Onboard, ce qui introduira de petites imprécisions.
Temps de réponse (capteur)
environ 0,9 seconde
Température fonctionnement instrument
0 … 50 °C
Taux de fuite vers l'extérieur
testé < 2 x 10-8 mbar l/s He
Sensible à la position de montage
À 90° de déviation de l'horizontal, erreur maximale de 0,2 % à 1 bar, typique pour N2.
Sensibilité à la pression
± 0,3 % RD/bar typique (Air)
Sensibilité à la température
±0,1% Rd/°C (Air)
Parties mécaniques
Matériau (parties en contact avec le fluide)
Corps de l'instrument : Aluminium EN AW-6082-T6 Tamis, anneaux et capteur : Acier inoxydable SS 316
Raccords de process
Filetage femelle pour gaz G1/2" (ISO1179-1)
Joints
FKM
Indice de protection
IP65
Conditions de stockage / transport
0 … 50 °C, max. 95% RH (non-condensing)
Propriétés électriques
Alimentation électrique
+15 … 24 Vdc ±10%
Sortie analogique
Sortie d'émission de 4…20 mA
CEM
CE / RoHS
Communication numérique
RS232
Raccordement électrique
8 DIN (male)
Product details
Téléchargements
Applications
- Calibration of air samplers
- Process gas measurement in food industry, chemical and petrochemical industries, in fermentation installations and in biotechnology
- 3D printing of metal products
- Gas consumption measurement for internal accounting
- Methane production in anaerobic digesters
- Oxygen supply in beer brewing process
- Surface treatment
- Test benches
- Aeration of liquids or substances
- Ratio control in burner & furnace applications
- And much more
