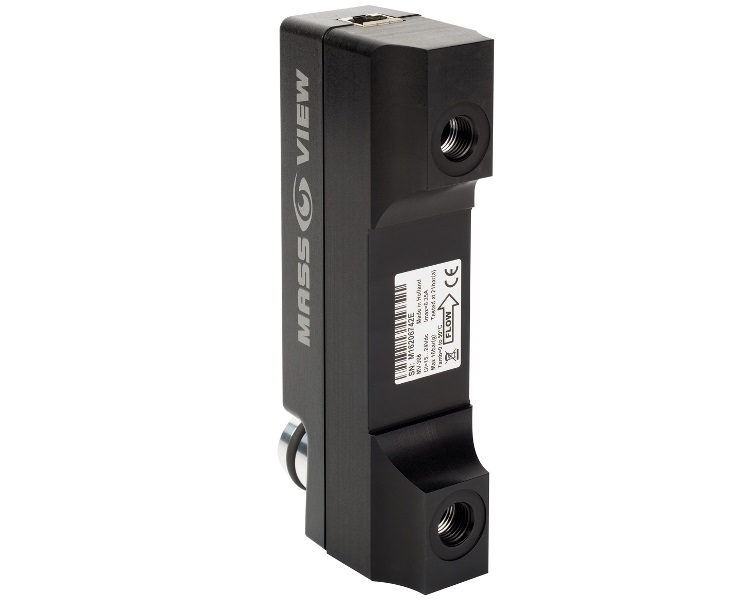

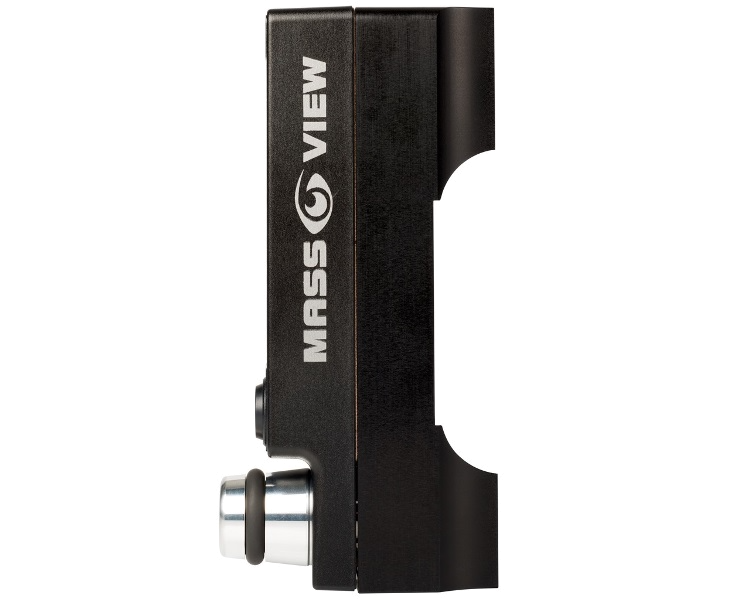

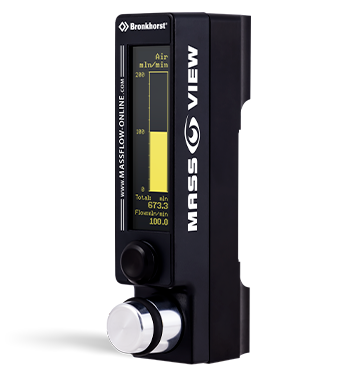

MV-302 Régulateur MASS-VIEW avec afficheur

Régulateur de débit massique pour les gaz, avec afficheur intégré

  • Mesure directe 'through-flow' ou mesure en ligne
  • Grande précision
  • 10 gaz pré-installés
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sortie analogique ou numérique, fonctions alarme et compteur
  • Vanne à aiguille haute résolution
Multi Gaz
HR
Valve
MV-302 Régulateur MASS-VIEW avec afficheur
MV-302 Régulateur MASS-VIEW avec afficheur
MV-302 Régulateur MASS-VIEW avec afficheur
MV-302 Régulateur MASS-VIEW avec afficheur

MV-302 Régulateur MASS-VIEW avec afficheur

Régulateur de débit massique pour les gaz, avec afficheur intégré

  • Mesure directe 'through-flow' ou mesure en ligne
  • Grande précision
  • 10 gaz pré-installés
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sortie analogique ou numérique, fonctions alarme et compteur
  • Vanne à aiguille haute résolution
Les prix en ligne commencent à partir de :
$855,75
Stock complet
L'expédition se fera dans les 2 jours
Vous pouvez toujours continuer votre commande mais la quantité désirée n’est pas en stock, ce qui fait 12 pièces. Le nouveau délai sera fourni lors de la passation de la commande.
Il n’y a que 12 produits en stock. Veuillez ajuster la quantité si vous souhaitez procéder avec votre commande.

Taux de remise selon quantité

Montant
6+
10+
20+
50+
Remise :
2,5%
5%
7,5%
10%
Prix
€834,36
€812,96
€791,57
€770,18

Gammes pré-installéés

GammesGammes de débit (basées sur l'air)
Gamme 1
20 mln/min .. 2000 mln/min (SLM)
Gamme 2
20 mln/min .. 1000 mln/min (SLM)
Gamme 3
20 mln/min .. 500 mln/min (SLM)
Gamme 3
20 mln/min .. 200 mln/min (SLM)

Gaz pré-installés

Gaz pré-installés
Gamme min. .. Gamme max.
Air, N2, O2, CO2,
CO and N2O
20 .. 2000 mln/min (SLM)
Ar40 .. 4000 mln/min (SLM)
CH4, C3H8 and C4H10
10 .. 1000 mln/min (SLM)



Caractéristiques du MV-302 Régulateur MASS-VIEW avec afficheur

  • Indication claire:
    - de débit réel (bargraphe et valeur)
    - unité de débit souhaité
    - type of gaz
    - totalisation du débit
  • Afficheur OLED lumineux avec un grand angle de vue
  • Sans erreur de parallaxe
  • Virtuellement indépendant de la température
    et des variations de pression
  • Faible perte de charge
  • Gammes de débit étendues
  • Réponse rapide
  • Grande précision
  • Sortie:
    - Analogique (0 .. 5 Vdc)
    - Interface RS-232 (avec FLOWBUS)
    - interface Modbus-RTU/ASCII
  • Protection par un mot de passe
  • Fonctions alarme et compteur
  • Relais
  • Multi Gaz / Multi gamme
  • 10 gaz pré-installés
  • Etalonnage numérisé
  • Logiciel outils gratuit

Livraison

  • Débitmètre MASS-VIEW
  • Boîte d’emballage
  • Manuel d’instruction 9.17.054
  • Les raccords (en option)
  • L’alimentation (en option)
  • Pack batterie (en option)

Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.


Spécifications techniques

Mesure / Régulation

Gamme de débit
20 .. 2000 mln/min (sccm)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% pleine échelle
Pression fonctionnement instrument
0 … 10 bar(g) / 0 … 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz enregistrés
Air, N2, O2, CO2, CO, N2O, Ar, CH4, C3H8 and C4H10
Gaz d'étalonnage de référence
Air, les autres gaz sont convertis en utilisant le modèle de conversion Fluidat® qui introduira un facteur d'erreur supplémentaire
Rangeabilité
Jusqu'à 1:100
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 … 50 °C (32 … 122°F)
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
tested < 2 x 10-9 mbar l/s He
Sensible à la position de montage
< 0,1 % FS

Parties mécaniques

Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Vanne à aiguille: Fluorisint®, Laiton, Buna N
Raccords de process
G 1/4” BSPP femelle
Joints
Viton®, PTFE
Poids
0.7 kg
Indice de protection
IP40

Propriétés électriques

Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA
Sortie
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches

Product details

Hook-up diagram
Hook-up diagram

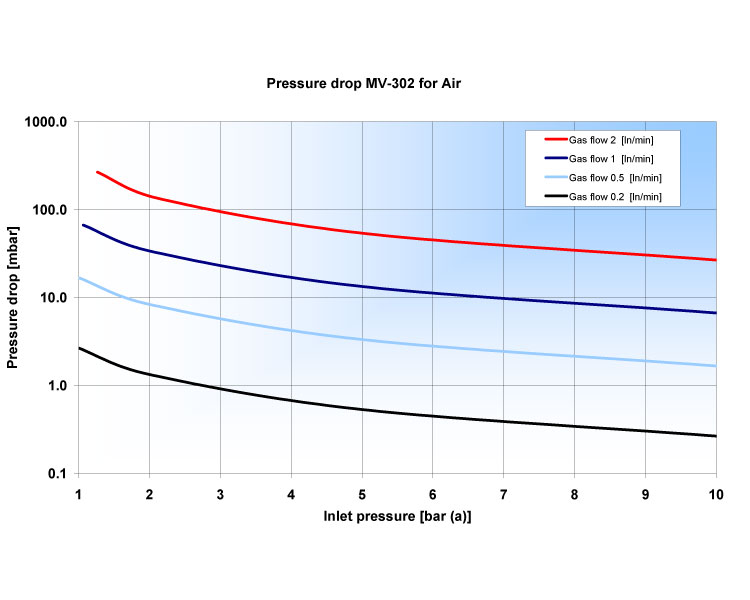

Pressure drop MV-302 for Air
Pressure drop MV-302 for Air
Dimensions MV-1XX and MV-3XX
Dimensions MV-1XX and MV-3XX


Applications

Les champs d'application du débitmètre MASS-VIEW® sont multiples:
  • Régulation de brûleurs (four de traitements thermiques)
  • Soudage (surveillance du gaz de protection)
  • Mesures de fuite (qualité, environnement)
  • Traitement de surface (équipement de construction)
  • Réglage d'atmosphères gazeux (biotechnologie)
  • Mesure de la consommation de gaz (hôpitaux)
  • Equipement de tests (production, maintenance)
  • Préparation locale d'un mélange de gaz
  • Suivi des débits (laboratoires)
  • Découpe (feuilles d'acier)
  • Facturation de centre de coût
  • Equipement d'analyse
  • Aération / aspergeant (produits alimentaires, glace / huiles comestibles)
  • Inertage (Agro-alimentaire)
  • Fermenteur (Agro-alimentaire, biotechnologie, pharmacie)
